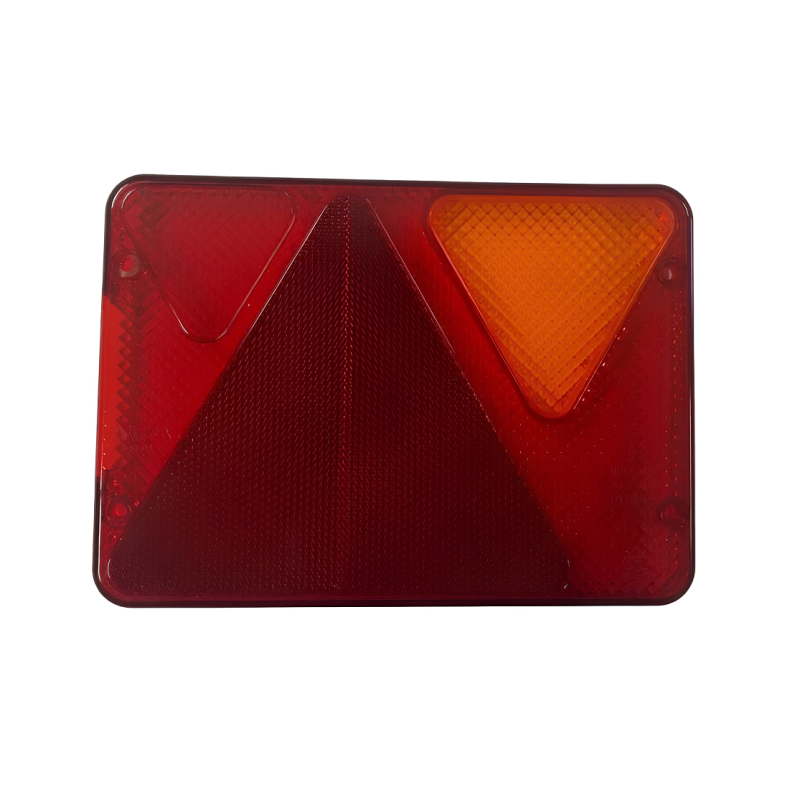

Le cabochon de feu AJBA RL82/80 droit 1TR002494 est une pièce de remplacement destinée aux blocs de feux arrière AJBA couramment installés sur les remorques.
Il permet de remplacer uniquement la partie extérieure du feu lorsque le cabochon d'origine est cassé, fissuré, rayé, terni ou décoloré, sans avoir à remplacer l'ensemble du bloc lorsque le porte-ampoules, le câblage et le support restent en bon état.
Ce modèle correspond au côté droit de la remorque dans le sens de marche.
Il est compatible avec les feux arrière de la famille AJBA RL80, RL82 et RL84.
Le cabochon comporte les différentes zones nécessaires aux fonctions assurées par le bloc feu, notamment le clignotant, le feu stop, le feu de position, le feu de recul et les éléments réfléchissants, selon la configuration exacte du feu installé.
Avec des dimensions d'environ 187 × 130 mm, il constitue une solution simple et économique pour remettre en état la signalisation arrière d'une remorque équipée d'un feu AJBA compatible.
Cabochon de remplacement pour feu arrière de remorque
Montage côté droit
Compatible AJBA RL80 / RL82 / RL84
Cabochon rouge / orange
Compatible avec un bloc feu multifonction
Permet de conserver le support de feu existant
Solution économique en cas de cabochon cassé
Remplacement rapide du cabochon d'origine
Dimensions env. 187 × 130 mm
Convient à de nombreuses remorques équipées de feux AJBA
Technologie du bloc compatible : ampoules
Selon le modèle exact de bloc AJBA sur lequel le cabochon est installé, le feu peut assurer les fonctions suivantes :
Feu de position / veilleuse
Feu stop
Clignotant
Feu de recul
Éclairage de plaque selon configuration du bloc
Triangle / élément réfléchissant
Important : cette référence correspond au cabochon seul, et non au feu complet.
Le porte-ampoules, les ampoules, le faisceau électrique et le corps du feu ne sont pas inclus sauf indication contraire.
Compatible notamment avec les feux arrière :
AJBA RL80
AJBA RL82
AJBA RL84
Ce type de bloc feu est présent sur de nombreuses remorques.
Il peut notamment être rencontré sur certaines remorques des marques :
Franc
Sorel
Trelgo
Mécanorem
Lider
Erde
La compatibilité dépend toutefois du feu effectivement monté sur la remorque et non uniquement de la marque de celle-ci.
Avant de commander, il est recommandé de contrôler :
La marque du feu : AJBA
Le modèle gravé sur le cabochon : RL80 / RL82 / RL84
Le côté de montage : DROIT
Les dimensions du cabochon
La disposition des vis de fixation
La forme générale de l'ancien cabochon
La référence éventuellement inscrite sur la pièce d'origine
Une comparaison visuelle avec l'ancien cabochon reste recommandée en cas de doute.
Type de produit : Cabochon de feu arrière
Application : Remorque / véhicule tracté
Marque du feu : AJBA
Série : RL80 / RL82 / RL84
Côté de montage : Droit
Position : Arrière
Type de feu : Multifonction
Couleur : Rouge / Orange
Dimensions nominales : environ 187 × 130 mm
Dimensions constatées selon catalogues : env. 187 à 188 × 130 à 135 mm
Montage : À poser
Conditionnement : À l'unité
Technologie du feu compatible : Ampoule
Forme : Rectangulaire
Cette pièce peut être retrouvée sous différentes références selon les distributeurs et catalogues :
Rulquin : 1TR002494
3925
T800672
RL80204
RL.80.204
Ces références sont couramment associées au cabochon droit de feu AJBA RL80.
Dimensions généralement annoncées :
Largeur / longueur : environ 187 à 188 mm
Hauteur : environ 130 à 135 mm
Certains catalogues utilisent une mesure d'environ 188 × 134 mm.
Les petits écarts constatés entre les différentes fiches techniques proviennent principalement du point exact utilisé pour prendre les dimensions du cabochon.
Pour une identification fiable, il est recommandé de comparer également la forme et les points de fixation.
DROIT
Le côté se détermine toujours en se plaçant dans le sens de marche de la remorque.
Ainsi :
1TR002494 = côté DROIT
La référence correspondante pour le côté gauche est :
1TR002493 = côté GAUCHE
1TR002493 : Cabochon AJBA RL80 / RL82 / RL84 GAUCHE
1TR002494 : Cabochon AJBA RL80 / RL82 / RL84 DROIT
Ces deux références permettent de remplacer les cabochons gauche et droit d'une remorque équipée de blocs AJBA compatibles.
Le remplacement du cabochon ne nécessite généralement pas le remplacement du feu complet.
Immobiliser correctement la remorque.
Couper l'alimentation électrique.
Dévisser les fixations de l'ancien cabochon.
Retirer délicatement le cabochon endommagé.
Vérifier l'état du porte-ampoules.
Contrôler les ampoules et les contacts électriques.
Nettoyer la portée du cabochon.
Vérifier l'état du joint d'étanchéité lorsqu'il est présent.
Positionner le nouveau cabochon.
Revisser progressivement les fixations.
Éviter un serrage excessif susceptible de fissurer le plastique.
Vérifier le fonctionnement de tous les feux avant utilisation.
Lors du remplacement du cabochon, profitez-en pour vérifier :
L'état des ampoules
L'absence d'oxydation
Les cosses électriques
L'état du porte-ampoules
L'état du joint
La présence éventuelle d'humidité dans le feu
Le bon fonctionnement du clignotant
Le fonctionnement du feu stop
Le fonctionnement des veilleuses
Le fonctionnement du feu de recul
Un nettoyage des contacts peut également améliorer la fiabilité du bloc feu.
Le remplacement est conseillé lorsque le cabochon présente :
Une fissure
Une casse
Un morceau manquant
Une forte décoloration
Une perte de transparence
Une infiltration d'eau
Un mauvais maintien sur le bloc
Des rayures importantes
Une déformation
Une visibilité insuffisante de la signalisation
Un cabochon en bon état participe à la bonne visibilité de la remorque et protège les composants électriques du feu contre les projections et les intempéries.
1 × Cabochon droit pour feu AJBA RL80 / RL82 / RL84
Référence : 1TR002494
Sauf mention contraire, ne sont pas compris :
Bloc feu complet
Porte-ampoules
Ampoules
Faisceau électrique
Connectique
Support
Faisceau de remorque
