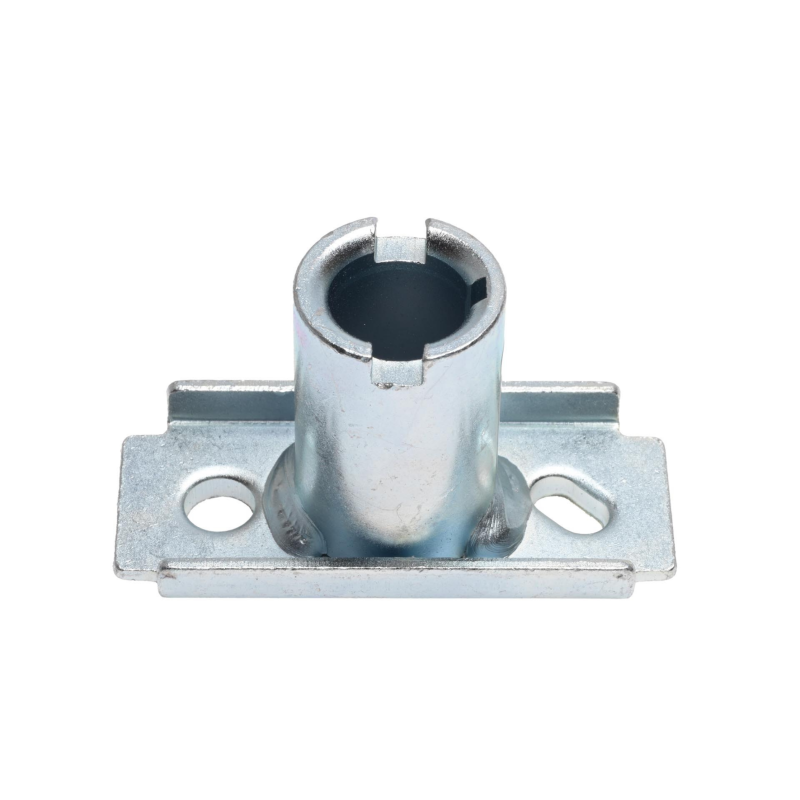

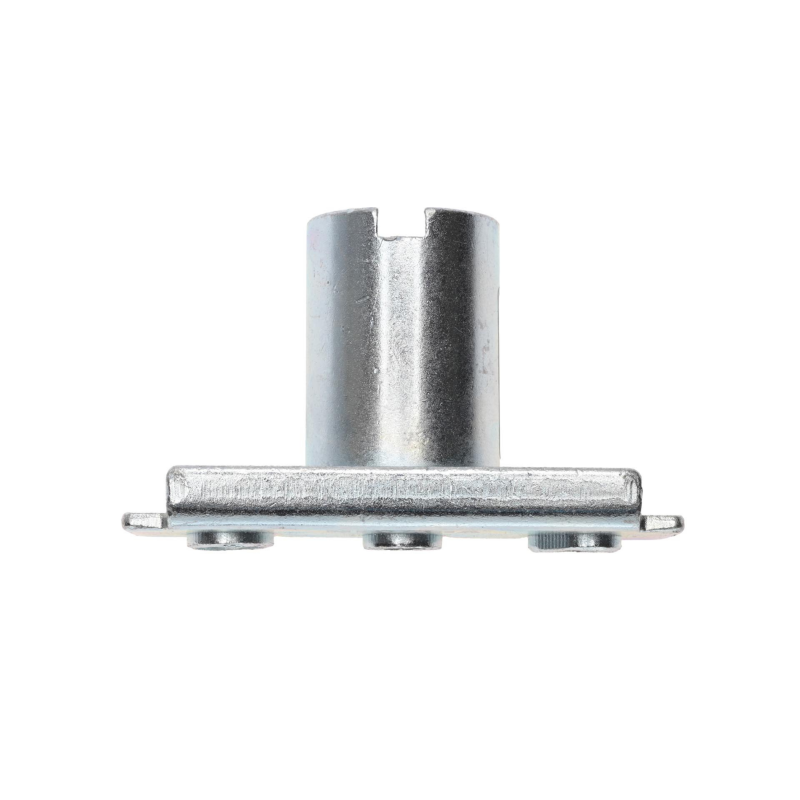

Support de lame / moyeu de lame D-002-404-02 – GIM50700000 – Axe Ø 22,2 mm – NAC / CEDRUS
Dimensions :
- Entraxe fixation de lame : 60 mm
- Diamètre vilebrequin : 22.2 mm
- Profondeur du puit : 52 mm
- Longueur / Largeur : 95 mm x 43 mm
Application :
Le support de lame est notamment répertorié sur les tondeuses NAC suivantes :
- NAC C460
- NAC C460V
- NAC C460VH
- NAC C460VHY
- NAC S460
- NAC S460V
- NAC S460VH
- NAC S460VHY
- NAC S510
- NAC S510V
- NAC S510VH
- NAC S510VHY
- NAC W460
- NAC W460V
- NAC W460VH
- NAC W460VHY
- NAC W510
- NAC W510V
- NAC W510VH
- NAC W510VHY
- NAC X510
- NAC X510V
- NAC X510VH
- NAC X510VHY.
Applications CEDRUS
La même référence est également donnée pour plusieurs modèles CEDRUS :
- CEDRUS KCL18
- CEDRUS KCL18SP
- CEDRUS KCL20A.
Certains distributeurs l’indiquent également sur des machines commercialisées sous les marques Victus ou Agroma, selon le mon
Information:
Fonction du support de lame
Le support de lame vient se monter directement sur le vilebrequin du moteur.
Il remplit plusieurs fonctions :
- maintenir la lame centrée ;
- transmettre la rotation du moteur à la lame ;
- assurer le positionnement correct de la lame ;
- permettre le serrage de l’ensemble lame / rondelle / vis ;
- assurer la liaison mécanique entre moteur et système de coupe.
Un support usé ou déformé peut provoquer :
- des vibrations ;
- un mauvais centrage de la lame ;
- du jeu au niveau du montage ;
- une coupe irrégulière ;
- une usure prématurée des éléments de fixation.
Montage sur arbre Ø 22,2 mm
La caractéristique principale à contrôler est le diamètre du vilebrequin :
Ø 22,2 mm
Le centrage côté lame est annoncé autour des ergots latéraux de fixation. un ergot rond de 15 mm et un second de forme ovale.
Références croisées
- D-002-404-02
- GIM50700000
- G1M50700000
Les points forts
- Remplacement direct du support de lame usé
- Montage sur vilebrequin Ø 22,2 mm
- Compatible avec de nombreuses tondeuses NAC
- Applications CEDRUS recensées
- Assure le centrage et l’entraînement de la lame
- Plusieurs références croisées disponibles
- Pièce essentielle au bon fonctionnement du système de coupe
Quand remplacer le support de lame ?
Le remplacement peut être nécessaire lorsque :
- le moyeu est fissuré ;
- les ergots sont cassés ou arrondis ;
- la lame présente du jeu ;
- la machine vibre anormalement ;
- la rainure de clavette est détériorée ;
- le support est déformé après un choc ;
- le centrage de lame est endommagé.
Un choc de lame contre une pierre, une souche ou un obstacle peut endommager le moyeu même lorsque la lame paraît encore utilisable.
Important avant commande
Sur les tondeuses d’origine asiatique, un même modèle peut avoir reçu plusieurs montages selon l’année de fabrication. Un fournisseur spécialisé recommande d’ailleurs de ne pas se fier uniquement au nom du modèle, mais de comparer précisément les dimensions et l’apparence de la pièce.
Avant commande, vérifier idéalement :
- la référence de l’ancien support ;
- le diamètre du vilebrequin : 22,2 mm ;
- la forme des ergots ;
- l’entraxe des fixations ;
- le diamètre de centrage de lame ;
- la présence et la largeur de la rainure de clavette.
