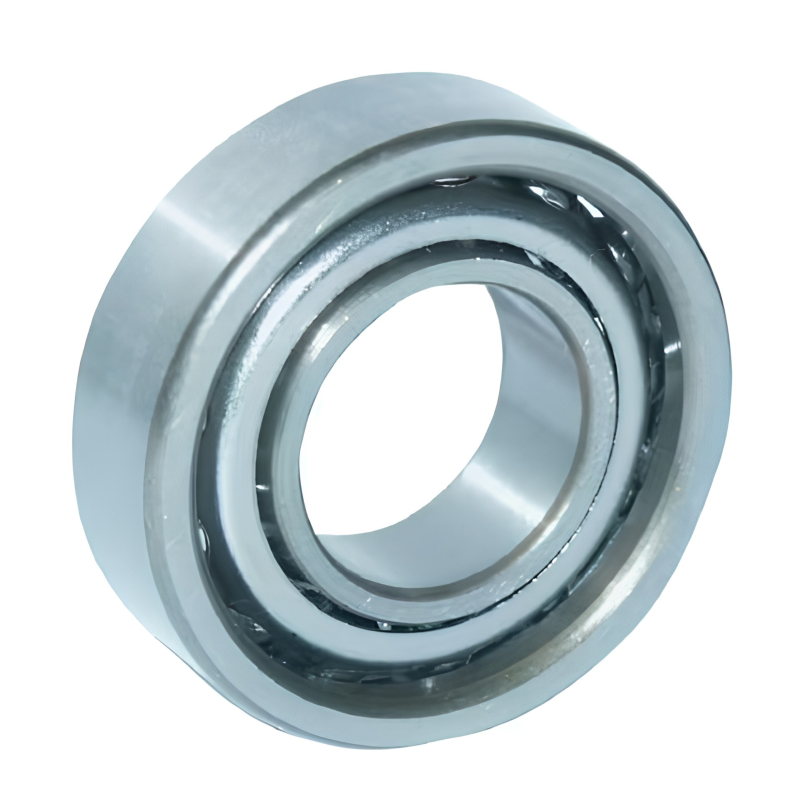

Roulement à contact oblique 7204BTVP
Le 7204BTVP est un roulement à billes à contact oblique à une rangée.
Contrairement à un roulement à billes radial classique, la géométrie de ses chemins de roulement crée un angle de contact entre les billes et les bagues.
Cette conception permet au roulement de reprendre simultanément :
- les efforts radiaux, perpendiculaires à l'arbre ;
- les efforts axiaux, exercés dans le sens de l'arbre.
Il convient ainsi aux mécanismes dans lesquels le roulement est soumis à des efforts combinés.
Angle de contact de 40°
Le suffixe B indique un angle de contact de 40°.
Cet angle relativement important permet au roulement de supporter des charges axiales élevées.
⚠️ Un roulement à contact oblique à une rangée reprend les efforts axiaux dans un seul sens.
Lorsque l'application génère des efforts axiaux dans les deux directions, les roulements à contact oblique peuvent notamment être utilisés par paire avec un montage approprié.

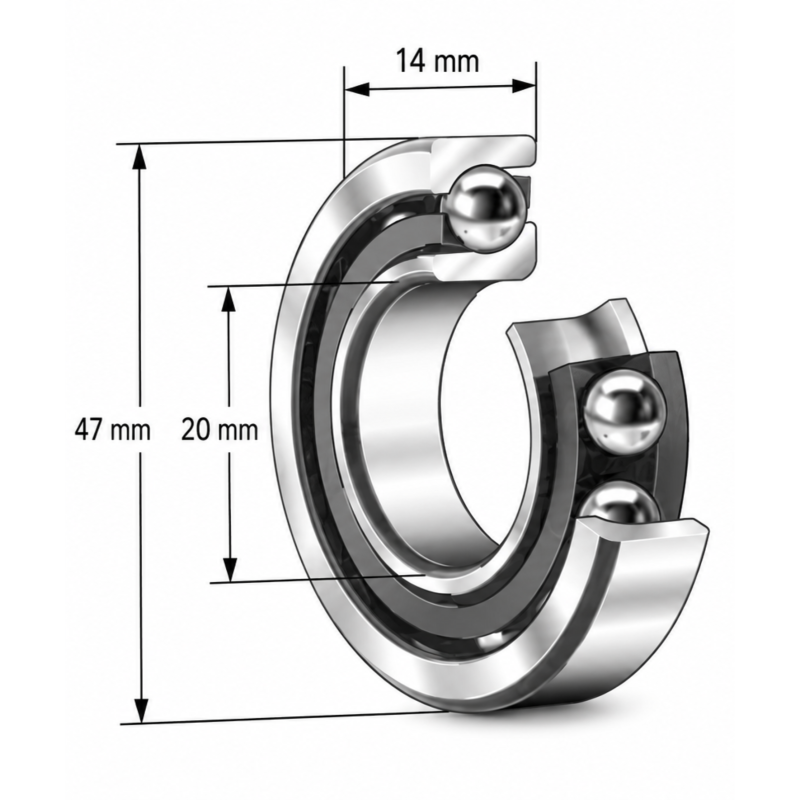

Dimensions
Diamètre intérieur (d) : 20 mm
Diamètre extérieur (D) : 47 mm
Largeur (B) : 14 mm
Soit :
20 x 47 x 14 mm
Caractéristiques techniques
Référence : 7204BTVP
Type : Roulement à billes à contact oblique
Conception : 1 rangée de billes
Diamètre intérieur : 20 mm
Diamètre extérieur : 47 mm
Largeur : 14 mm
Angle de contact : 40°
Suffixe B : angle de contact 40°
Suffixe TVP : cage en polyamide renforcé de fibres de verre
Type de charge : Radiale + axiale
Reprise de charge axiale : Dans un sens
À quoi sert un roulement à contact oblique ?
Le roulement à contact oblique est particulièrement intéressant lorsqu'un mécanisme génère une combinaison de charges radiales et axiales.
Il peut notamment être rencontré dans :
- les transmissions ;
- les arbres et axes tournants ;
- les réducteurs ;
- les machines industrielles ;
- les machines-outils ;
- certains équipements agricoles et de motoculture ;
- les mécanismes tournant à vitesse élevée.
Comment identifier les dimensions ?
Pour un 7204BTVP :
d = 20 mm → diamètre intérieur
D = 47 mm → diamètre extérieur
B = 14 mm → largeur
La dimension complète du roulement est donc :
Ø 20 x Ø 47 x 14 mm
Les points forts
✓ Roulement à contact oblique
✓ Dimensions standard 20 x 47 x 14 mm
✓ Angle de contact 40°
✓ Supporte des charges radiales et axiales combinées
✓ Roulement à une rangée de billes
✓ Cage TVP en polyamide renforcé
✓ Adapté aux applications mécaniques exigeantes
