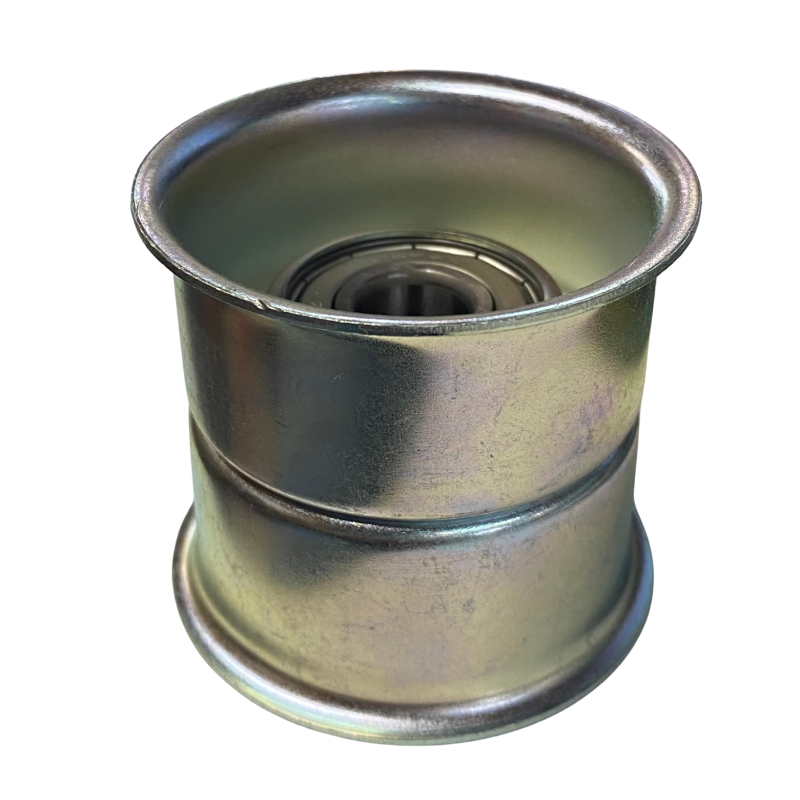

Galet tendeur de courroie d'origine SHIBAURA – CM214 / SH950RC – 399760130

Dimensions :

• Diamètre extérieur : 57mm
• Hauteur : 50.5mm
• Alésage : 12mm

Le galet tendeur SHIBAURA 399760130 est un élément du système de transmission par courroie.

Sa fonction est de maintenir une tension correcte de la courroie pendant le fonctionnement de la machine. Une tension adaptée permet de limiter les phénomènes de patinage et d'assurer une transmission régulière.

Sur le SHIBAURA CM214, la référence 399760130 apparaît directement dans l'éclaté constructeur FIG.221 – Power Take Off : Side, sous la désignation TENSION ROLLER.

Quand remplacer le galet tendeur ?

Un galet usé peut notamment se manifester par :

• un bruit de roulement ou de frottement ;
• un jeu anormal du galet ;
• une rotation irrégulière ;
• des vibrations au niveau de la courroie ;
• une usure prématurée de la courroie ;
• une mauvaise tension de transmission.

Lors d'un remplacement de courroie, il est donc intéressant de contrôler simultanément l'état du galet et de son roulement.

Applications :

Pour le CM214, le catalogue officiel SHIBAURA/IHI donne la référence 399760130 au repère 5 de l'ensemble de prise de force latérale, avec une quantité de 1 galet par machine.

Pour le SH950RC, la documentation constructeur répertorie également 399760130 comme Tension Roller. Le manuel d'utilisation le classe parmi les principales pièces d'usure et précise son emplacement au niveau de la partie embrayage de courroie.

Autres applications SHIBAURA

La référence 399760130 apparaît également dans un ancien catalogue SHIBAURA concernant les machines :

AM201
AM201-7
AM201-7K
AM301
AM301-7
AM301-7K
AM301AB

Caractéristiques techniques

Les points forts

✓ Pièce d'origine SHIBAURA

✓ Référence constructeur 399760130

✓ Galet tendeur pour transmission par courroie

✓ Application confirmée sur SHIBAURA CM214

✓ Application confirmée sur SHIBAURA SH950RC

✓ Référence retrouvée dans les catalogues constructeur

✓ Permet de rétablir une tension correcte de la courroie

✓ Idéal lors de la réfection du système de transmission / embrayage

Vérification avant commande

Attention : plusieurs montages peuvent exister selon le modèle, le millésime et le numéro de série de votre machine. Vérifiez impérativement que la référence de votre ancien galet est SHIBAURA 399760130 ou contrôlez la référence sur l'éclaté constructeur avant commande.
