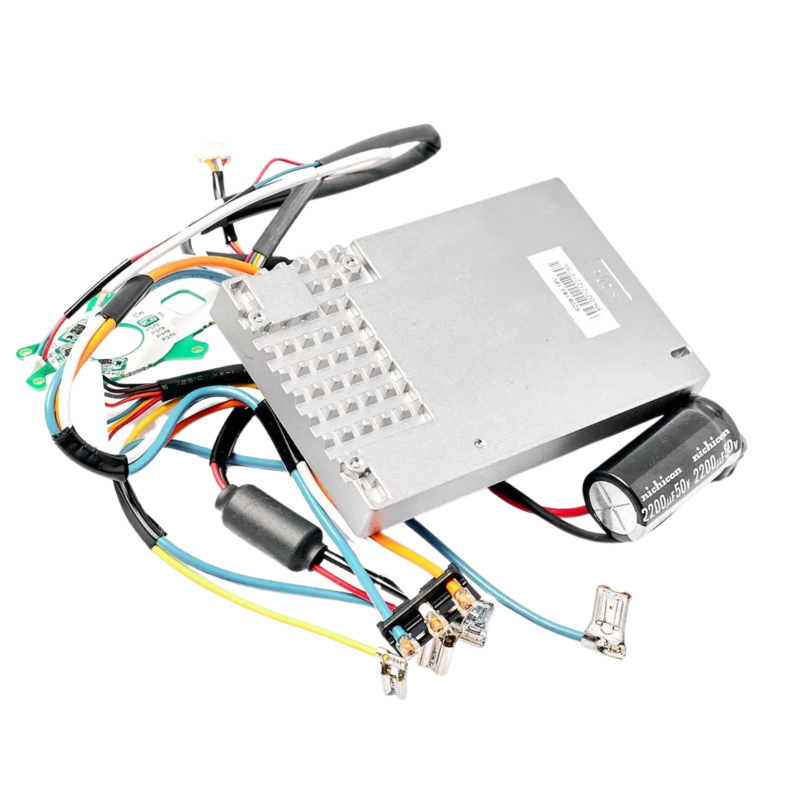

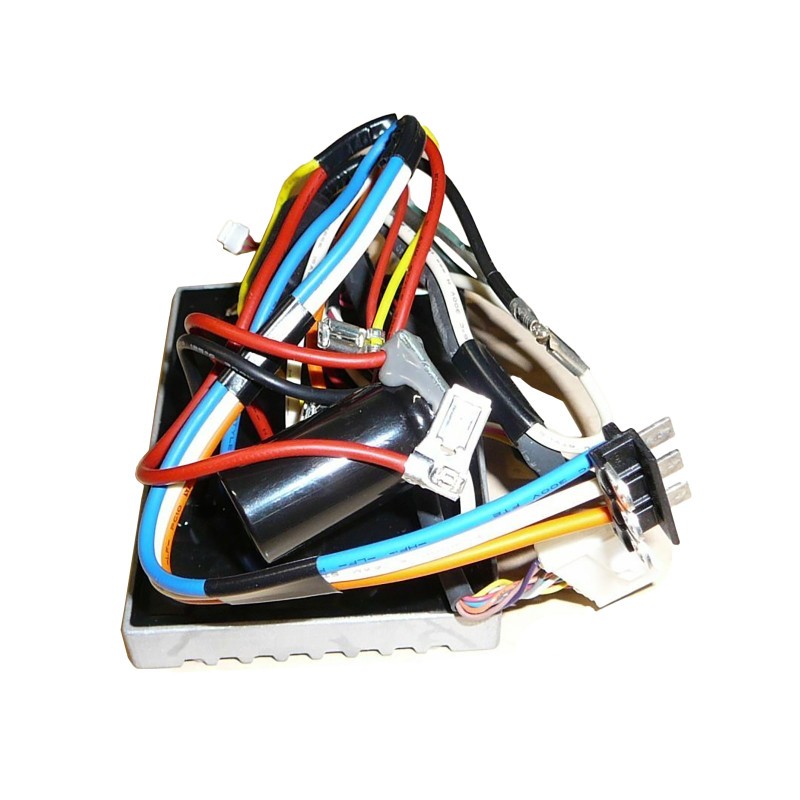

MAKITA 620K06-4 – Contrôleur électronique pour taille-haies 18 V

Module électronique d’origine MAKITA – Pour taille-haies sans fil LXT 18 V – Remplacé par la référence 620M96-9

Le MAKITA 620K06-4 est un contrôleur électronique de puissance destiné à plusieurs taille-haies professionnels sans fil de la gamme Makita LXT 18 V.

Installé à l’intérieur de la machine, ce module participe à la gestion électronique du moteur Brushless, de l’alimentation provenant de la batterie et des différentes commandes du taille-haie.

La référence 620K06-4 correspond à une évolution du contrôleur monté d’origine sur plusieurs modèles Makita. Elle a ensuite été remplacée officiellement par la référence 620M96-9. La documentation de modification Makita confirme que le nouveau 620M96-9 peut remplacer le 620K06-4.

Caractéristiques

Les éclatés Makita montrent clairement la succession des références 620818-9 → 620B18-3 → 620E32-7 → 620K06-4 → 620M96-9.

Applications MAKITA

Le contrôleur 620K06-4 est notamment utilisé sur les taille-haies suivants :

• MAKITA DUH501
• MAKITA DUH502
• MAKITA DUH601
• MAKITA DUH602
• MAKITA DUH751
• MAKITA DUH752

La référence est directement répertoriée comme contrôleur sur les vues éclatées de plusieurs de ces machines. Pour le DUH602, par exemple, elle apparaît au repère 011-3, suivie de la nouvelle version 620M96-9 au repère 011-4.

Le DUH751 utilise également directement le contrôleur 620K06-4 dans sa documentation pièces.

Applications selon longueur de lame

Taille-haies 50 cm

• DUH501
• DUH502

Taille-haies 60 cm

• DUH601
• DUH602

Taille-haies 75 cm

• DUH751
• DUH752

Les modèles DUH502, DUH602 et DUH752 appartiennent à la gamme professionnelle Makita LXT 18 V avec moteur Brushless et lames respectivement de 50, 60 et 75 cm.

Applications DOLMAR

Cette famille de composants est également utilisée sur certains taille-haies Dolmar, marque historiquement liée à Makita.

La référence 620K06-4 est notamment répertoriée pour :

• DOLMAR AH1851
• DOLMAR AH1860
• DOLMAR AH1875

La présence du 620K06-4 est confirmée dans les catalogues de pièces correspondant à ces machines.

Fonction du contrôleur électronique

Le 620K06-4 fait partie du système électronique principal du taille-haie.

Il participe notamment à la gestion :

• de l’alimentation du moteur ;
• du fonctionnement du moteur Brushless ;
• des commandes utilisateur ;
• de la régulation électronique du régime ;
• de la communication entre batterie, commandes et motorisation ;
• des fonctions électroniques de protection prévues par la machine.

Sur les DUH502 / DUH602 / DUH752, Makita équipe les machines d’un moteur BL, de trois vitesses de fonctionnement, d’une commande de vitesse constante, d’un frein électrique et d’une protection électronique contre la surcharge, la décharge excessive et la surchauffe de la batterie.

Symptômes possibles d’un contrôleur défectueux

Un diagnostic du contrôleur peut être nécessaire lorsque la machine présente par exemple :

• absence totale de démarrage avec une batterie fonctionnelle ;
• moteur qui démarre puis s’arrête ;
• fonctionnement intermittent ;
• perte de commande des vitesses ;
• moteur ne répondant plus correctement à l’interrupteur ;
• coupures répétées sans surcharge mécanique apparente ;
• contrôleur présentant des traces de chauffe ou de détérioration.

Attention : ces symptômes ne signifient pas automatiquement que le contrôleur est défectueux.

Avant remplacement, il convient également de contrôler :

• la batterie ;
• les contacts de batterie ;
• les interrupteurs ;
• le moteur ;
• les câbles et connecteurs ;
• le sous-ensemble de commande ;
• l’absence de blocage mécanique du lamier.

Référence remplacée par 620M96-9

La référence :

620K06-4

a été remplacée par :

620M96-9

Une documentation officielle de modification Makita indique le passage du 620K06-4 au 620M96-9 avec possibilité de substitution de la nouvelle pièce à l’ancienne.

Des distributeurs de pièces Makita identifient également directement le 620M96-9 comme nouvelle référence du 620K06-4.

Références successives

On rencontre donc selon l’âge de la machine :

• 620818-9
• 620B18-3
• 620E32-7
• 620K06-4
• 620M96-9 – version de remplacement plus récente

Sur le DUH601, cette succession est directement visible dans la nomenclature constructeur.

Important avant commande

Les contrôleurs électroniques Makita peuvent évoluer au cours de la fabrication d’un même modèle.

Il est donc fortement recommandé de vérifier :

• le modèle exact de la machine ;
• son numéro de série ;
• la référence imprimée sur l’ancien contrôleur ;
• la version de l’éclaté correspondant à la machine.

Si votre ancien module porte la référence 620K06-4, la référence de remplacement à rechercher aujourd’hui est en priorité :

MAKITA 620M96-9.

Pièce d’origine

Le 620K06-4 est une référence de pièce détachée Makita.

Pour une fiche commerciale, il est conseillé d’indiquer « pièce d’origine Makita » uniquement lorsque le produit vendu est bien une pièce OEM Makita et non un module électronique adaptable.

Applications principales récapitulatives

Désignation commerciale conseillée

Contrôleur électronique MAKITA 620K06-4 – Taille-haies DUH501 / DUH502 / DUH601 / DUH602 / DUH751 / DUH752 – Remplacé par 620M96-9

En résumé

MAKITA 620K06-4 : module électronique de commande destiné à plusieurs taille-haies professionnels LXT 18 V, notamment les DUH501, DUH502, DUH601, DUH602, DUH751 et DUH752. Cette référence a évolué et est désormais remplacée par le contrôleur MAKITA 620M96-9.
